产品介绍
DFM6000系列/DFM7000是依照现代供配电系统测控要求而设计的紧凑型多功能嵌入式高端智能电子设备,是可以广泛应用于0.4kV ~ 35kV配网开闭所、配电房、箱式变电站自动化系统,20Kv/10kV用户站、0.4kV配电房、0.4kV强电间自动化系统。它是集电力测量、控制、消防电源监控于一体的综合型智能终端设备。 DFM6000系列卡轨式电气综合监控模块可对配电系统的相关参数综合监控,具备电力监控,能耗监控,电气火灾监控,消防电源监控功能,包含电压、电流、功率、电能、谐波、电力质量参数、漏电、温度、开关状态,并支持漏电、温度、过压、欠压、缺相、过流、谐波超标、联动报警功能,是为满足现代低压配电系统自动化要求而设计的多功能电子监测单元,可以应用于能源管理系统、配电自动化、智能建筑及智能开关中、建筑楼宇、公共园区、制造工厂等0.4kV配电设施的电气回路运行参量监测及自动化系统集成。具有多种接线方式,使用方便,可满足现场各种要求。

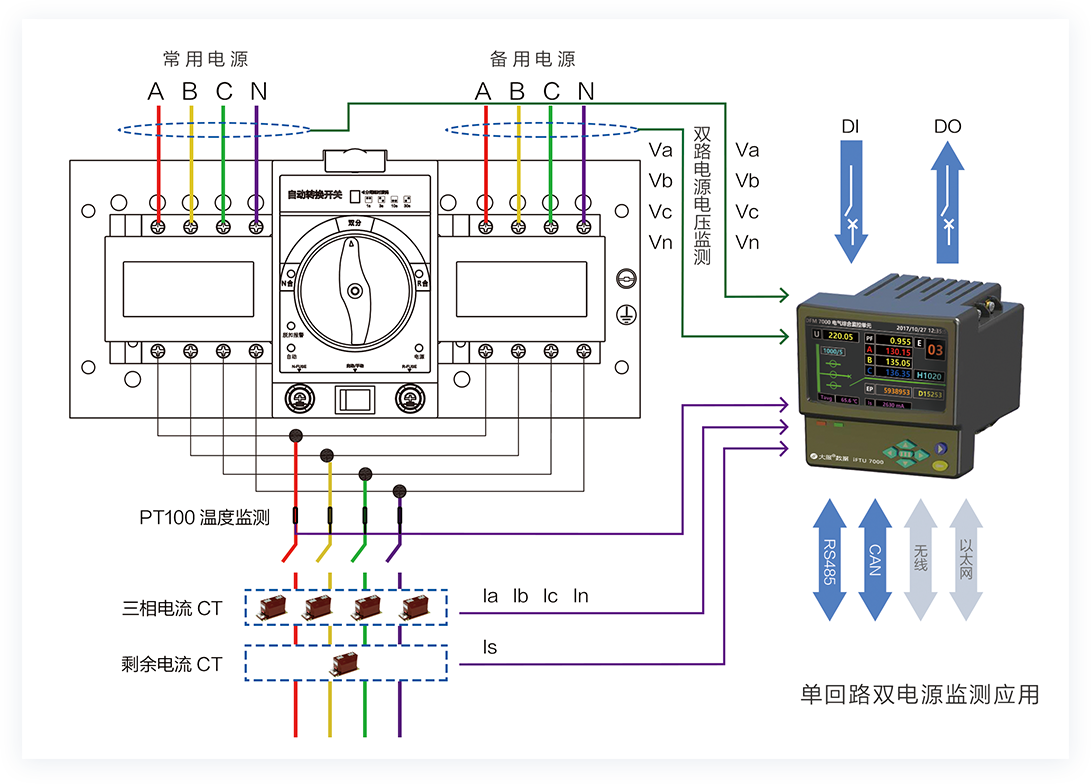

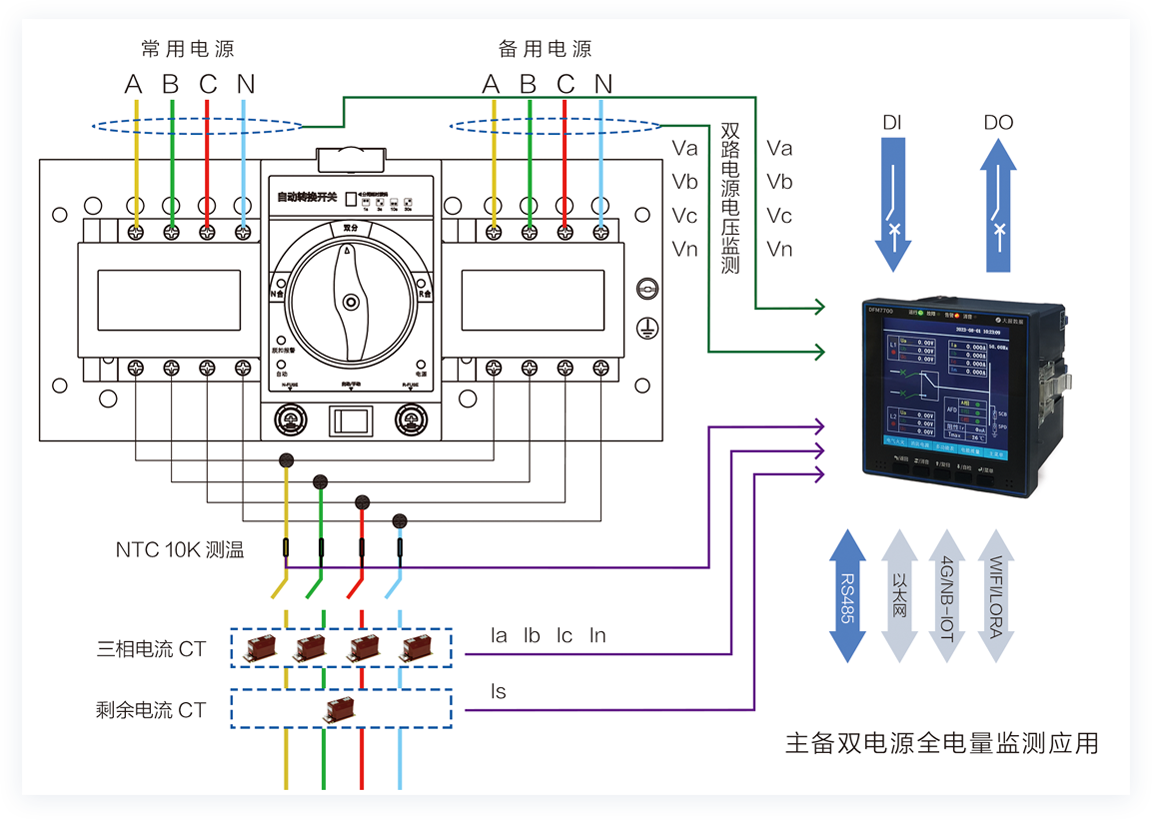

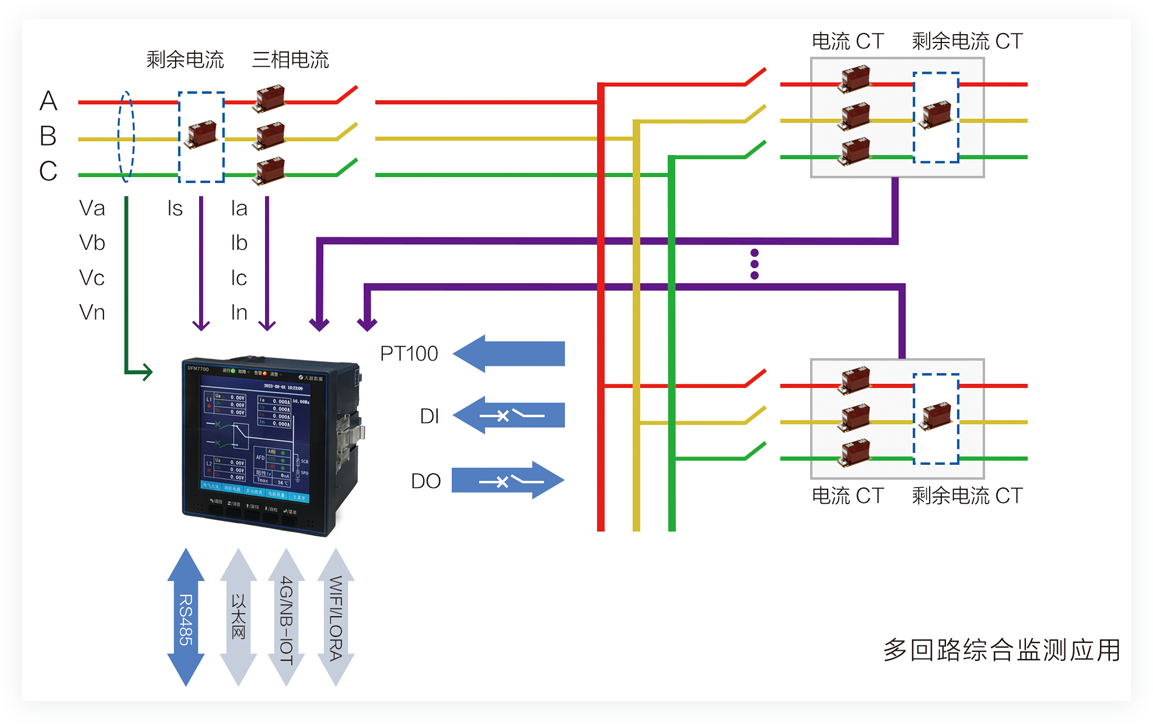

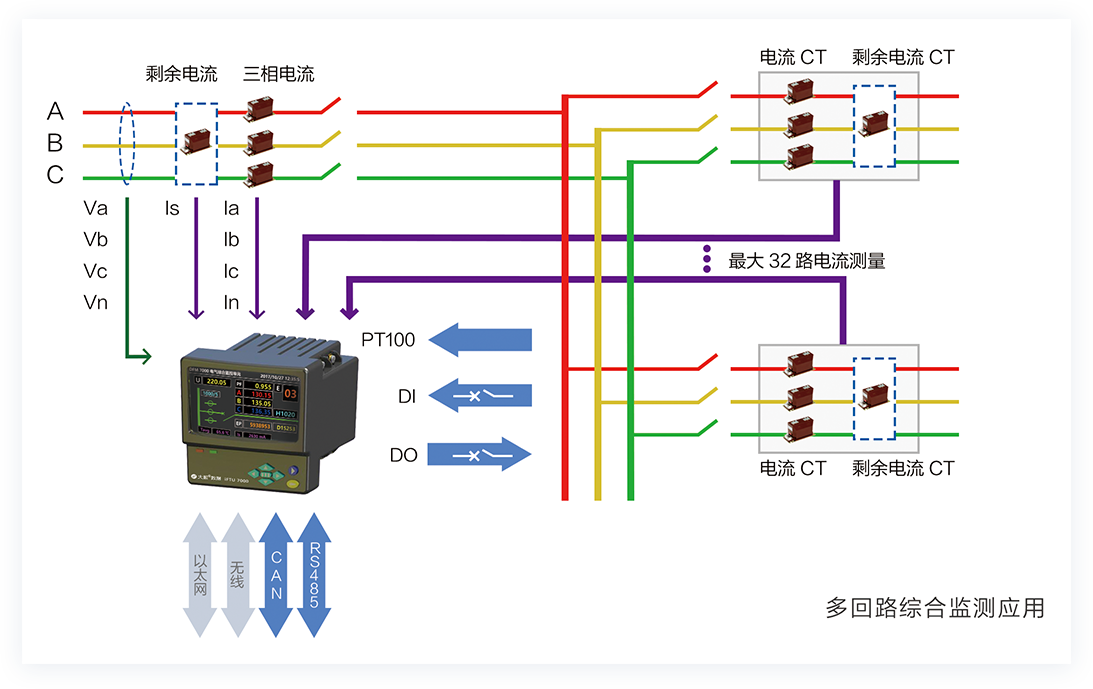

DFM7000应用场景示意

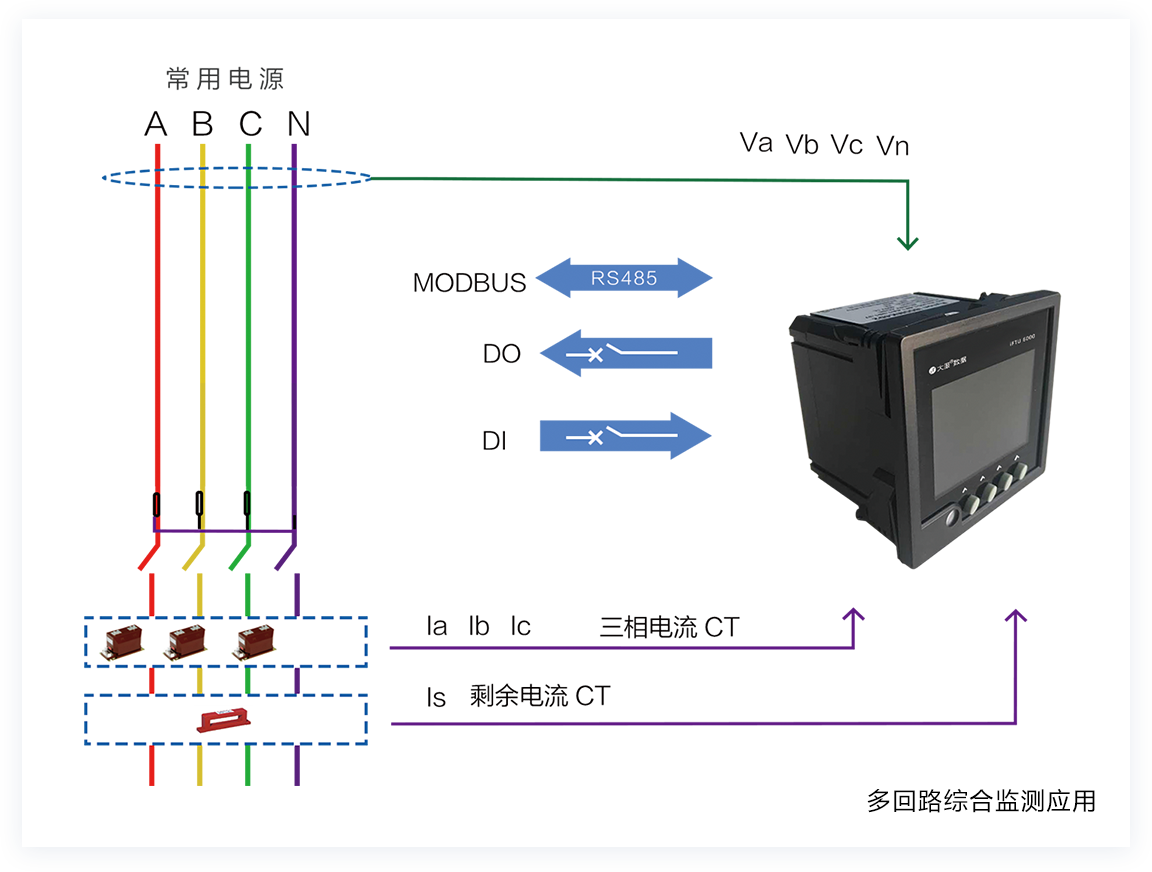

DFM6000应用场景示意
产品特点

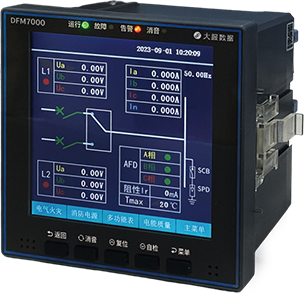

DFM7000系列
基于工业嵌入式实时操作系统设计
三相高精度实时全电量数据采集监测
多回路扩展三相实时电量数据采集监测
多回路剩余电流检测功能
多回路谐波电量数据采集
支持消防电源数据信息监测
多路I/O功能
支持PT100温度传感器模拟信号输入
可按设定阈值针对回路监测量产生自动告警
支持通用RS485串行总线及CAN总线
支持可选10/100M以太网通讯
支持DNP3.0L2 Unsolicited Report功能

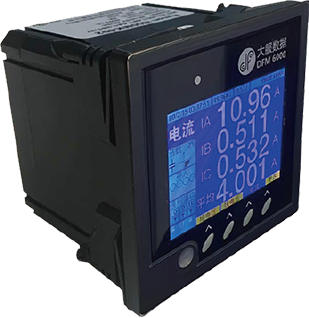

DFM6000系列
三相高精度实时电量数据采集监测
支持高精度的双向计量、分时计量、需量及费率设置
支持序分量及相角分析
支持2~63次电流和电压谐波监测
支持电压、电流瞬变监测
任意模拟通道上下限值自动告警功能
多路I/O功能
支持剩余电流检测功能
支持可设间隔电流、电压、谐波、功率测量值记录
支持电流电压波形显示、录波存储及录波回放
支持通用RS485串行总线,标准Modbus-RTU通讯协议
通讯状态指示及屏幕显示红外感应节能功能
3.2英寸大屏幕全中文彩色显示
